Prodotti > Protezione impianti e attraversamenti

• CANALIZZAZIONE DI SERVIZIO - FUOCO ESTERNO



  Reazione al fuoco: A1
  Resistenza al fuoco: EI 120 (ho o→i)

  • Esposizione al fuoco: lato interno
  Dimensioni massime 500 x 500 mm

  • Esposizione al fuoco: lato esterno
  • Supporto: traversi a “L” 60x60x4 mm e barre filettate diametro 14 mm
  • Rivestimento protettivo: lastre FIREGUARD® 25 spessore 1 x 25,4 mm
  • Campo di applicazione diretta: applicabile a canalizzazioni attraversanti pareti con spessore maggiore o uguale a 25 cm e massa volumica maggiori o uguale a 900 Kg/mc
  Dimensioni massime (larghezza x altezza): 500 x 500 mm. Applicabile sino ad un carico massimo di 20 Kg/m
  Distanza massima tra i supporti: 1100 mm

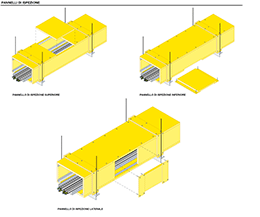

• PARTICOLARI COSTRUTTIVI - 500 x 500 mm



• CANALIZZAZIONE DI SERVIZIO - FUOCO ESTERNO



  Reazione al fuoco: A1
  Resistenza al fuoco: EI 120 (ho o→i)

  Dimensioni massime 1250 x 1000 mm

  • Esposizione al fuoco: lato esterno
  • Supporto: traversi a “L” 60x60x4 mm e barre filettate diametro 14 mm
  • Rivestimento protettivo: lastre FIREGUARD® 25 spessore 1 x 25,4 mm
  • Campo di applicazione diretta: applicabile a canalizzazioni attraversanti pareti con spessore maggiore o uguale a 25 cm e massa volumica maggiori o uguale a 900 Kg/mc
  Dimensioni massime (larghezza x altezza): 1250 x 1000 mm
  Applicabile sino ad un carico massimo di 20 Kg/m. Distanza massima tra i supporti: 1100 mm

• PARTICOLARI COSTRUTTIVI - 1250 x 1000 mm



• PARTICOLARI COSTRUTTIVI



• GLOBAL COLLAR



  Global Collar

  COLLARE UNIVERSALE PER LA SIGILLATURA
  DI ATTRAVERSAMENTI DI TUBI COMBUSTIBILI
  E NON COMBUSTIBILI
  EI 30, EI 60, EI 90, EI 120, EI 180, EI 240
  NORMA DI PROVA EN 1366-3

  ETA APPROVED

• ATTRAVERSAMENTI DI TUBI COMBUSTIBILI



  Resistenza al fuoco: EI 120/240 U/C

  • Diametri: da 32 a 400 mm
  • Tipo di supporto: parete, solaio
  • Tipo di tubazione: PP, PE, PVC
  • Prodotto da applicare: COLLARI PER TUBAZIONI COMBUSTIBILI “GB-C”
  • Fissaggio: meccanico con tasselli
  • Finitura: non prevista

•

  Resistenza al fuoco: EI 120 U/C

  • Diametri: da 32 a 160 mm
  • Tipo di supporto: pareti in cartongesso
  • Tipo di tubazione: PP, PE, PVC
  • Prodotto da applicare: COLLARI PER TUBAZIONI COMBUSTIBILI “GB-C”
  • Fissaggio: meccanico con bulloni e barre filettate
  • Finitura: non prevista

• ATTRAVERSAMENTI DI TUBI COMBUSTIBILI



  Resistenza al fuoco: EI 90/120/240 U/C

  • Tipo di supporto: parete, solaio
  • Tipo di tubazione: incombustibile coibentata
  • Prodotto da applicare: GUAINA PER TUBAZIONIINCOMBUSTIBILI COIBENTATE “GB-TI”
  • Fissaggio: avvolgimento intorno alla tubazione
  • Finitura: non prevista
  • Campo di applicazione diretta: Per applicazioni su pareti in calcestruzzo o muratura con spessore ≥ 150 mm e densità ≥ 600 Kg/m3. Per applicazioni su solai in calcestruzzo o muratura con spessore ≥ 200 mm
  Spessore massimo coibentazione: 60 mm

• ATTRAVERSAMENTI DI TUBI INCOMBUSTIBILI COIBENTATI



  Resistenza al fuoco: EI 120/180 C/C

  • Tipo di supporto: parete, solaio
  • Tipo di tubazione: incombustibile coibentata
  • Prodotto da applicare: GUAINA PER TUBAZIONIINCOMBUSTIBILI COIBENTATE “GB-TI”
  • Fissaggio: avvolgimento intorno alla tubazione
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Per applicazioni su pareti in calcestruzzo o muratura con spessore ≥ 150 mm e densità ≥ 600 Kg/m3. Per applicazioni su solai in calcestruzzo o muratura con spessore ≥ 200 mm. Spessore massimo coibentazione: 60 mm

•

  Resistenza al fuoco: EI 120 C/C

  • Tipo di supporto: parete cartongesso
  • Tipo di tubazione: incombustibile coibentata
  • Prodotto da applicare: GUAINA PER TUBAZIONI
  INCOMBUSTIBILI COIBENTATE “GB-TI”
  • Fissaggio: avvolgimento intorno alla tubazione
  • Finitura: non prevista • Campo di applicazione diretta:
  Per applicazioni su pareti in cartongesso con spessore ≥ 135 mm composte da:
  - doppia lastra tipo F spessore 15 mm per lato
  - struttura larghezza 75 mm
  - pannello lana di roccia sp. 60 mm dens. 100 Kg/mc
  Per applicazioni su pareti in muratura o calcestruzzo con spessore ≥ 135 mm
  Spessore massimo coibentazione: 40 mm

• ATTRAVERSAMENTI DI TUBI INCOMBUSTIBILI NON COIBENTATI



  Resistenza al fuoco: EI 120 C/C

  • Tipo di supporto: parete
  • Prodotto da applicare: PANNELLI “GB-P”
  • Fissaggio: inserimento nel varco e sigillatura con SIGILLANTE ANTIFUOCO “GB-MT”
  • Finitura: non prevista
  • Campo di applicazione diretta:
  per applicazioni su pareti in calcestruzzo o muratura con spessore ≥ 150 mm e densità ≥ 600 Kg/mc.

  NOTA: tale applicazione è possibile anche per tubi incombustibili coibentati utilizzando la GUAINA PER TUBAZIONI INCOMBUSTIBILI COIBENTATE “GB-TI”

• ATTRAVERSAMENTI DI CAVI ELETTRICI E VARCHI



  Resistenza al fuoco: EI 120/180

  • Tipo di supporto: parete, solaio
  • Prodotto da applicare: SACCHETTI PER PASSAGGI CAVI ELETTRICI “GB-S”
  • Fissaggio: semplice inserimento nel varco e sigillatura con SIGILLANTE ANTIFUOCO “GB-MT”
  • Finitura: non prevista

•

  Resistenza al fuoco: EI 120

  • Tipo di supporto: parete in cartongesso
  • Prodotto da applicare: SACCHETTI PER PASSAGGI CAVI ELETTRICI “GB-S”
  • Fissaggio: semplice inserimento nel varco e sigillatura con SIGILLANTE ANTIFUOCO “GB-MT”
  • Finitura: non prevista

• ATTRAVERSAMENTI DI CAVI ELETTRICI E VARCHI



  Resistenza al fuoco: EI 120/180

  • Tipo di supporto: parete, solaio
  • Prodotto da applicare: PANNELLI “GB-P”
  • Fissaggio: semplice inserimento nel varco e sigillatura con SIGILLANTE ANTIFUOCO “GB-MT”
  • Finitura: non prevista

• ATTRAVERSAMENTI DI FASCI DI CAVI ELETTRICI



  Resistenza al fuoco: EI 120

  • Tipo di supporto: parete, solaio
  • Prodotto da applicare: COLLARE TERMOESPANDENTE PER
  FASCI CAVI ELETTRICI “GB-C”
  • Fissaggio: meccanico con tasselli
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Diametro massimo singolo attraversamento: 63 mm
  Diametro massimo singolo cavo: 21 mm
  Diametro massimo fascio: 125 mm

•

  Resistenza al fuoco: EI 120

  • Tipo di supporto: parete in cartongesso
  • Prodotto da applicare: COLLARE TERMOESPANDENTE PER
  FASCI CAVI ELETTRICI “GB-C”
  • Fissaggio: meccanico con bulloni e barre filettate
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Diametro massimo singolo attraversamento: 63 mm
  Diametro massimo singolo cavo: 21 mm
  Diametro massimo fascio: 125 mm

• ATTRAVERSAMENTI DI CAVI ELETTRICI SINGOLI



  Resistenza al fuoco: EI 180

  • Tipo di supporto: solaio
  • Prodotto da applicare: SCHIUMA EI “GB-F”
  • Fissaggio: a mezzo di apposita bomboletta con erogatore
  • Finitura: non prevista
  • Campo di applicazione diretta: per applicazioni su solai in calcestruzzo o muratura con spessore ≥ 200 mm

•

  Resistenza al fuoco: EI 120

  • Tipo di supporto: parete
  • Prodotto da applicare: SIGILLANTE ANTIFUOCO “GB-MT”
  • Fissaggio: a mezzo di apposita pistola
  • Finitura: è possibile la verniciatura
  • Campo di applicazione diretta: Per applicazioni su pareti in cartongesso con spessore ≥ 135 mm composte da:
  - doppia lastra tipo F spessore 15 mm per lato
  - struttura larghezza 75 mm
  - pannello lana di roccia spessore 60 mm, densità 100 Kg/mc
  Per applicazioni su pareti in muratura o calcestruzzo con spessore ≥ 135 mm

• SERRANDE TAGLIAFUOCO



  Resistenza al fuoco: EI 60/90/120 (ve i↔o) S

  • Tipo di supporto: parete/solaio
  • Prodotto da applicare: SERRANDA TAGLIAFUOCO “GB-STW”
  • Fissaggio: inserimento nel varco
  • Finitura: non prevista

•

  Resistenza al fuoco: EI 60/90/120 (ve i↔o) S

  • Tipo di supporto: pareti in cartongesso
  • Prodotto da applicare: SERRANDA TAGLIAFUOCO “GB-STW”
  • Fissaggio: mediante apposite staffe ai profili metallici della parete
  • Finitura: non prevista

• PROTEZIONE SCATOLE ELETTRICHE



  Resistenza al fuoco: EI 120

  • Tipo di supporto: pareti in cartongesso
  • Prodotto da applicare: PROTEZIONE PER SCATOLE ELETTRICHE “GB-PRF”
  • Fissaggio: inserimento all’interno della scatola portafrutto
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Per scatole portafrutto tipo 503 e 504. Per applicazione su pareti in cartongesso spessore ≥ 135 mm
  composte da:
  - doppia lastra tipo F spessore 15 mm per lato
  - struttura larghezza 75 mm
  - pannello lana di roccia spessore 60 mm, densità 100 Kg/mc
  Per applicazioni su pareti in muratura e calcestruzzo spessore ≥ 135 mm

• PROTEZIONI PER PLAFONIERE



  Resistenza al fuoco: R120

  • Tipo di supporto: solaio in laterocemento sp. 240 mm protetto
  da controsoffitto in fibra minerale
  • Prodotto da applicare: PROTEZIONE PER PLAFONIERE
  “GB-LIGHT”
  • Fissaggio: posizionamento sopra l’apertura del controsoffitto
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Su solaio in laterocemento sp. 240 mm
  Mmax = 42,5 kNm, Tmax = 21,38 kN
  Dimensione pannelli controsoffitto: 600x600 mm
  Dimensione massima apertura controsoffitto: 1200x600 mm
  Altezza minima intercapedine solaio-controsoffitto: 300 mm

• PROTEZIONI PER FARETTI



  Resistenza al fuoco: REI 120

  • Tipo di supporto: solaio in laterocemento sp. 240 mm protetto
  da controsoffitto in fibra minerale
  • Prodotto da applicare: PROTEZIONE PER FARETTI “GB-LIGHT”
  • Fissaggio: posizionamento sopra l’apertura del controsoffitto
  • Finitura: non prevista
  • Campo di applicazione diretta:
  Su solaio in laterocemento sp. 240 mm
  Mmax = 42,5 kNm, Tmax = 21,38 kN
  Dimensione pannelli controsoffitto: 600x600 mm
  Diametro massimo apertura controsoffitto: 250 mm
  Altezza minima intercapedine solaio-controsoffitto: 300 mm

• BOTOLE D’ISPEZIONE PER SETTI/CAVEDI



  Resistenza al fuoco: EI 120

  • Tipo di supporto: setti in lastre di calcio silicato
  • Prodotto da applicare: BOTOLA D’ISPEZIONE PER SETTI/
  CAVEDI “GB”
  • Fissaggio: viti autoperforanti fosfatate
  • Finitura: stuccatura del telaio e della botola con stucco FIREGUARD COMPOUND

• BOTOLE D’ISPEZIONE PER CONTROSOFFITTO A MEMBRANA



  Resistenza al fuoco: El 60

  • Tipo di supporto: controsoffitto a membrana EI 60
  • Prodotto da applicare: BOTOLA D’ISPEZIONE PER
  CONTROSOFFITTI A MEMBRANA “GB-EI 60”
  • Fissaggio: viti auto perforanti fosfatate
  • Finitura: stuccatura del telaio con stucco Fireguard Compound

•

  Resistenza al fuoco: EI 120

  • Tipo di supporto: controsoffitto a membrana EI 120
  • Prodotto da applicare: BOTOLA D’ISPEZIONE PER
  CONTROSOFFITTI A MEMBRANA “GB-EI 120”
  • Fissaggio: viti auto perforanti fosfatate
  • Finitura: stuccatura del telaio con stucco Fireguard Compound

• BOTOLE D’ISPEZIONE PER CONTROSOFFITTO



  Resistenza al fuoco: REI 120

  • Tipo di supporto: controsoffitto
  • Prodotto da applicare: BOTOLA D’ISPEZIONE PER
  CONTROSOFFITTI “GB-REI 120”
  • Fissaggio: viti auto perforanti fosfatate
  • Finitura: stuccatura del telaio con stucco Fireguard Compound

  NOTA: la soluzione è certificata in funzione del tipo di solaio da
  proteggere. Si consulti il fascicolo tecnico.

•

  Resistenza al fuoco: REI 180

  • Tipo di supporto: controsoffitto
  • Prodotto da applicare: BOTOLA D’ISPEZIONE PER
  CONTROSOFFITTI “GB-REI 180”
  • Fissaggio: viti auto perforanti fosfatate
  • Finitura: stuccatura del telaio con stucco Fireguard Compound

  NOTA: la soluzione è certificata in funzione del tipo di solaio da
  proteggere. Si consulti il fascicolo tecnico.

• GIUNTI DI DILATAZIONE SOLAIO/PARETE



  Resistenza al fuoco: EI 180 H-X-B

  • Tipo di supporto: solaio/parete
  • Prodotto da applicare: PROTEZIONE DI GIUNTI DI DILATAZIONE “GB-DI”
  • Fissaggio: semplice inserimento nel varco
  • Finitura: non prevista

• GIUNTI DI DILATAZIONE SOLAIO/SOLAIO



  Resistenza al fuoco: EI 180 H-X-B

  • Tipo di supporto: solaio/solaio
  • Prodotto da applicare: PROTEZIONE DI GIUNTI DI DILATAZIONE “GB-DI”
  • Fissaggio: semplice inserimento nel varco
  • Finitura: non prevista
